Energieeffizienz, Zuverlässigkeit und hohe Leistung in einem Produkt.
Der IE4-Permanentmagnetmotor amortisiert sich innerhalb weniger Monate nach seiner Inbetriebnahme, da der Stromverbrauch deutlich reduziert wird.
Zusätzlich zu diesen realen wirtschaftlichen Einsparungen erhöht der Einsatz von IE4-Motoren die Zuverlässigkeit und Leistung des gesamten Systems.
TECHNISCHE DATENKARTE

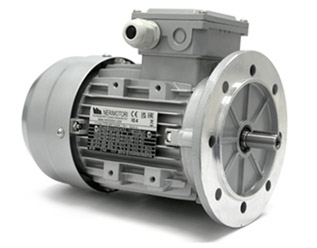

| IPM 100LA 3,0-5,5kW 400V IE4 | ||||
| THREE-PHASE 400V INVERTER POWER SUPPLY | ||||
| MOTOR IC411 (self-ventilated) | 3,0 kW | 5,5 kW | ||
| Description | Symbol | Units of measure | Nominal Speed | |
| 1500 RPM | 3000 RPM | |||
| Frequency | f | [Hz] | 75 | 150 |
| Number of Poles | 2p | 6 | 6 | |
| Maximum No-load speed | n_max | [RPM] | 2800 | 5000 |
| Constant voltage | Ke | [V_rms/KRPM] | 163,3 | 81,7 |
| Constant torque | Kt | [Nm/A_rms] | 2,6 | 1,27 |
| Rated torque | Cnom | [Nm] | 19,1 | 17,5 |
| Rated current | Inom | [A_rms] | 7,3 | 13,8 |
| Efficiency | η | [%] | 90,4 | 90,9 |
| Maximum torque | Cmax | [Nm] | 28,7 | 26,3 |
| Maximum torque current | Imax | [A_rms] | 10,9 | 20,2 |
| Minimum switching requency | f_switch | [kHz] | 4 | 4 |
| Phase resistance @T_amb | Rs | [Ω] | 2,8 | 0,75 |
| Direct axis inductance | Ld | [mH] | 15,3 | 2,7 |
| Quadrature axis inductance | Lq | [mH] | 25,5 | 3,5 |
| Magnetic flux | ϕe | [mWb] | 0,41 | 0,19 |
| Motor weight | P | [kg] | 17,8 | |
| Room temperature | T_amb | [°C] | -15 ÷ 40 | |
| IP degree of protection | IP | 55 | ||
| Insulation class | F | |||
| Overtemperature | Dt | [°C] | 55 | 60 |
| Type of service | S1 | |||
Operating torque curve 3,0kW - 1500 RPM
Operating power curve 3,0kW - 1500 RPM
Operating torque curve 5,5kW - 3000 RPM
Operating power curve 5,5kW - 3000 RPM
